MAX2000-Pro | 高灵敏光谱仪
闻奕光电的旗舰产品MAX2000-Pro光纤光谱仪（又称便携式光谱仪/微型光谱仪）具有高灵敏度，高量子化效率和高动态范围，并且能够响应至深紫外波段（~185-300nm）。MAX2000-Pro使用了Hamamatsu背照式的面阵FFT-CCD，可以完美地应用于那些需要高量子化效率和更宽谱段的领域。
MAX2000-Pro完美地结合了滨松面阵背照式FFT-CCD、EX光栅兼具了低电子噪音、高紫外灵敏度、高量子化效率、高动态范围和超宽谱段等诸多优点，是众多有弱光检测，紫外灵敏及宽谱段需求之领域的首选产品。
拥有最宽185-1150 nm丰富的波段。
MAX2000-Pro有普通款、EX全谱段款和DUV深紫外多款可供选择。
| 机械参数 | |||
| 项目 | 值 | ||
| 尺寸(mm) | 115*158*46.5 | ||
| 重量 (g) | 800 | ||
| 探测器参数 | |||
| 项目 | 值 | ||
| 探测器 | Hamamatsu S10420-1106 背照式，面阵FFT-CCD | ||
| 探测器响应范围(nm) | 185-1100 | ||
| 有效像素 | 2048 X 64 | ||
| 像素尺寸(µm) | 14 um square | ||
| 探测器面积(mm) | 宽28.672，高0.896 | ||
| A/D转化 | 16位，500kHz | ||
| 积分时间 | 11 ms – 5 seconds | ||
| 灵敏度 (V/lx·s) | ~0.32 Counts/e- | ||
| 光学系统参数 | |||
| 项目 | 值 | ||
| 光学系统 | F/4, f/4, 对称交叉光路 | ||
| 焦距(mm) | 100 mm | ||
| 狭缝尺寸 (µm) | 5, 10, 25, 50, 100,200等,或者无狭缝（定制） | ||
| 光栅 | 各种不同参数的同闪耀波长的刻划光栅或全息光栅（可定制） | ||
| 柱面镜s | 可选件 | ||
| 消二级光谱滤光片 | 带通或长波通滤光片以消除二级光谱 | ||
| 光纤及其连接接口 | NA 0.22, SMA905 | ||
| 光谱参数 | |||
| 项目 | 值 | ||
| 光谱波长测试范围 | 依赖光栅选择,185~1100nm | ||
| 光谱分辨率(nm) | ~0.035-8.4 nm FWHM (由光栅常数、狭缝宽以及探测器型号等决定) | ||
| SNR | 500:01:00 (全量程范围) | ||
| 波长容差 | PWH*20% | ||
| 积分时间 | 1毫秒至2秒 | ||
| 动态范围 | 300 | ||
| 杂散光 | <0.05% at 600 nm; <0.10% at 435 nm | ||
| 矫正线性度： | >99.8% | ||
| 电学参数 | |||
| 项目 | 值 | ||
| 功耗 | 500 mA×5 V DC | ||
| 数据传输速率 | 全光谱通过USB2.0接口读入内存时间3.0 ms | ||
| 计算机配置 | |||
| 操作系统 | Windows /XP(32位) | ||
| 数据传输接口 | USB 2.0 (480Mbps), 与USB 1.1兼容 | ||
| 预配置好系统参数 | |||
| 部件名称 | 定制部件参数 | 备注 | |
| 狭缝 | 宽度(µm) | 10, 20, 50, 100等 | |
| 光栅 | 线对数(L/mm) | 300,400,500, 600, 800,1200, 1800 | |
| 光谱响应范围(nm) | 1850-1100 (用户定义，对600线对/mm光栅，其光谱响应范围约为650nm) | ||
| 光纤 | 芯径(µm) | 9, 50, 200, 400, 600,1000等 | |
| 光谱响应范围(nm) | 190~2500 | ||
| 外保护层 | 正常或增强护套 | ||
| 接口类型 | SMA 905(标准)或FC, TA，TB，TC等 | ||
| 探测器 | 型号 | Hamamatsu S10420-1106 | |
| 可选部件 | |||
| 部件名称 | 备注 | ||
| 光源 | 用于宽光谱响应范围的测量或波长校准，如氘卤二合一光源，卤钨灯，氘灯或汞氩灯光源 | ||
| 积分球 | 用于实现光源匀光输出 | ||
| 反射率测量附件 | 用于反射光谱测量的附件，如标准反射标准白板、铝镜以及微型反射平台、特制夹具等 | ||
| 透射率测量附件 | 用于透射光谱测量的附件，如样品夹持器透射支架以及各种比色皿支架、流通样品池等 | ||
| 荧光激发光测量附件 | 用于荧光激发光测量的附件，如4通比色皿支架等 | ||
| 包装列表 | |||
| 部件名称 | 数量 | ||
| Wyoptics微型光谱仪 | MAX2000-Pro | ||
| 带SMA905接口光纤 | 选配 | ||
| USB数据线 | 1 | ||
| 软件以及开发包SDK光盘 | 1 | ||
 |
 |
 |
| MS 显微光谱分析仪 | PC2000 工业级光谱仪 | FIB 闻奕光电石英光纤 |
核心2048x64像素面阵背照式CCD，深紫外灵敏，200-1100 nm全谱段探测
大面积背照式光学引擎，更胜任科学研究领域
不同于普通光谱仪，MAX2000-Pro的面阵背照式探测器让您在任何复杂的实验条件下获取更佳的光谱信号。
高信噪比，深紫外探测，获取细微紫外光谱信号
轻松获取高品质荧光光谱、显微光谱等微弱光谱信号，同时可以探知低至185 nm深紫外光谱信号。
MAX2000-Pro完美地结合了滨松面阵背照式FFT-CCD、EX光栅兼具了低电子噪音、高紫外灵敏度、高量子化效率、高动态范围和超宽谱段等诸多优点，是众多有弱光检测，紫外灵敏及宽谱段需求之领域的首选产品。
拥有最宽185-1150 nm丰富的波段。

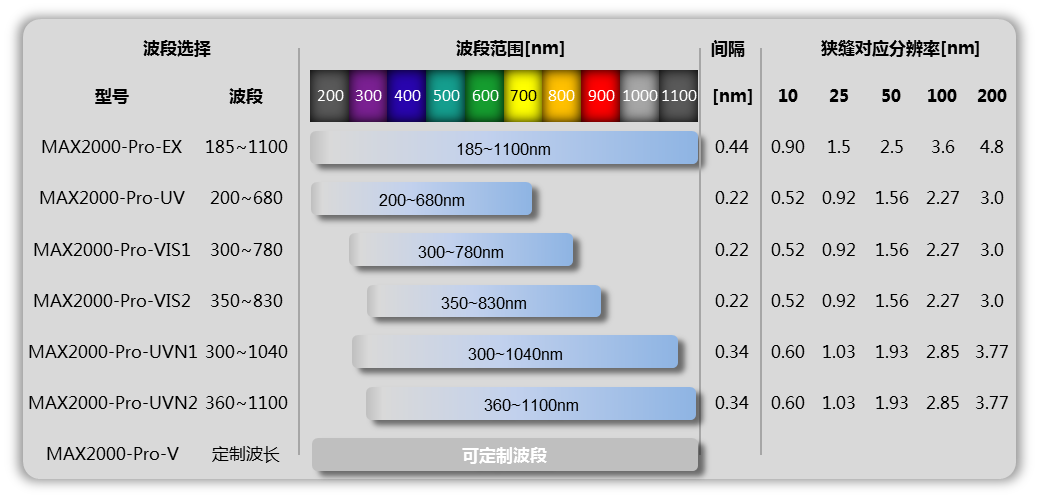

MAX2000-Pro有普通款、EX全谱段款和DUV深紫外多款可供选择:
如下图所示分别是闻奕光电MAX2000-Pro光谱仪用于光子晶体研究-显微光谱、微加工光学结构_显微光谱、微生物周期变化_显微光谱。
了解更多案例：
定制Y型光纤反射/荧光探测 余弦校正器辐照探测 气室探测气体应用
下列图谱为利用闻奕光电MAX2000-Pro光纤光谱仪测得的经光纤FIB-DUV600-0.5传输后的两种闻奕光电光源光谱图。

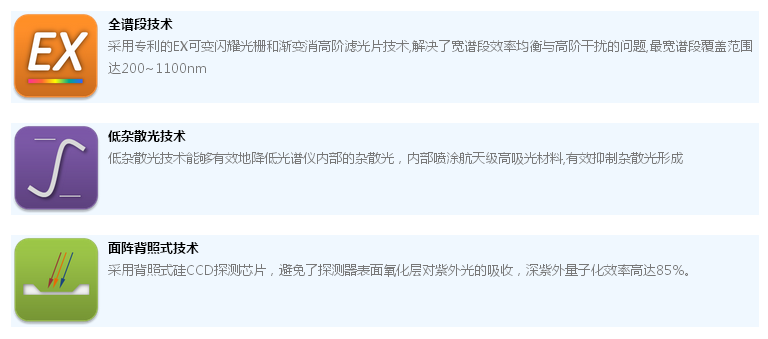

该光谱仪采用如下先进技术：
| 探测器（典型值） | |||
| 项目 | 值 | ||
| 名称 | Hamamatsu S10420-1106 | ||
| 构架 | 面阵背照式 FFT-CCD | ||
| 探测范围 | 165-1100 nm | ||
| 像素数量 | 2048x64 pixels | ||
| 像素大小 | 14x14 um2 | ||
| 量子化效率 | 峰值75%；250nm处65% | ||
| 光谱仪 | |||
| 项目 | 值 | ||
| 尺寸 | 115 x 158 x 46.5 mm3 | ||
| 重量 | 800 g | ||
| 波长范围 | 185~1100 nm | ||
| 光学分辨率 | 0.18-7.05 nm | ||
| 信噪比 | 500:01:00 | ||
| A/D位数 | 16 bits；500 kHz | ||
| 积分时间 | 11 ms~8 s | ||
| 杂散光 | ＜0.05% at 600 nm;＜0.10% at 435 nm | ||
| 矫正线性度 | ＞99.8% | ||
