SMA905座子
本产品可以安装在法兰盘上，材质为：SMA905-1A黄铜镀金 ； SMA905-1B/C 铜镀镍；SMA905-2A铝制发白，SMA905-2B铝制发黑
本产品适用于SMA905和SMA906接头的光纤。

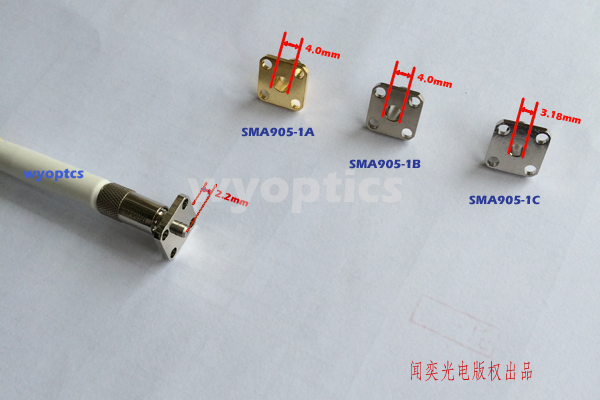

建议安装于仪器上面使用，1A和1B连接器中间孔径为4mm，1C/2A和2B连接器中间孔3.18mm。光纤拧紧之后会，1A/1B/1C插芯会露出2.2mm左右，2A/2B不露出。如安装再其他设备上请参照下图加工配套壳体。
| SMA905-1A | ||
| 产品示图 | 介绍 | 图纸 |
 |
中间孔径4.0mm，SMA905接头接上之后插芯会露出来2.2mm。 |  |
| SMA905-1B | ||
| 产品示图 | 介绍 | 图纸 |
 |
中间孔径4.0mm，SMA905接头接上之后插芯会露出来2.2mm。 | |
| SMA905-1C | ||
| 产品示图 | 介绍 | 图纸 |
 |
中间孔径3.18mm，SMA905接头接上之后插芯会露出来2.2mm。 | |
| SMA905-2A | ||
| 产品示图 | 介绍 | 图纸 |
 |
中间孔径3.18mm，SMA905接头接上之后插芯不会露出。 |  |
| SMA905-2B | ||
| 产品示图 | 介绍 | 图纸 |
 |
中间孔径3.18mm，SMA905接头接上之后插芯不会露出。 | |
| FL74 法兰盘 | FLCSMA 法兰盘 | ||||
| FL74 | 安装图 | 产品连接 | FLCSMA | 安装图 | 产品连接 |
 |
 |
FL74 法兰盘 OSB 光学升降支杆 |
 |
 |
FLCSMA 法兰盘 OSB 光学升降支杆 |
| FS-74 支架 | FS-SMA 支架 | ||||
| FS-74 | 安装图 | 产品连接 | FS-SMA | 安装图 | 产品连接 |
 |
 |
FS-74 支架 SMA905接头的石英光纤 |
 |
 |
FS-SMA 支架 SMA905接头的石英光纤 |
本产品可以安装在法兰盘上，材质为：SMA905-1A黄铜 ； SMA905-1B/C 铜镀镍
本产品适用于SMA905和SMA906接头的光纤。
本产品适用于SMA905和SMA906接头的光纤，请您在选购之前，看一下上面的的结构图哦。
本产品适用于SMA905和SMA906接头的光纤，配套闻奕光电高品质石英光纤应用于系统中效果更佳！
其他相关案例：
光纤过真空装置应用 水质光谱在线检测 定制Y型光纤反射/荧光探测
产品图纸：
本产品可以安装在法兰盘上，材质为：SMA905-1A黄铜 ； SMA905-1B/C 铜镀镍
本产品适用于SMA905和SMA906接头的光纤。

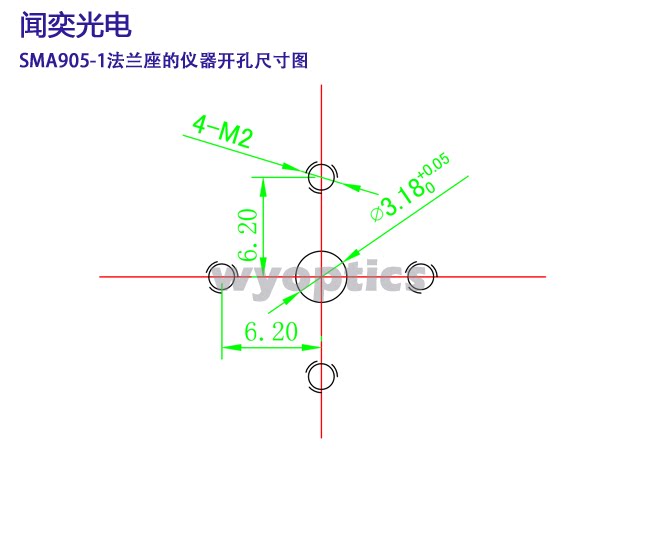

建议安装于仪器上面使用，A和B连接器中间孔径为4mm，C连接器中间孔3.18mm。光纤拧紧之后会，插芯会露出2.2mm左右。如安装再其他设备上请参照下图加工配套壳体。
